Punktschweißgerät Kfz Karosserie Inverspotter 13500 Smart Aqua 400V 12000A
Art.Nr.: 823349
Hersteller: Telwin Punktschweißgeräte
EUR 12.165,94
inkl. 19 % USt
Produktbeschreibung
Punktschweißgerät für den Kfz Karosserie- Bau bzw. Reparatur, Inverspotter 13500 Smart Aqua
Punktschweißgerät (Widerstandsschweißgerät) Inverspotter 13500 Smart Aqua mit 12000A und 400V Kraftstrom. Zertifiziert für alle Arten von Werkstoffen
- Bor-Stahl
- hochfeste Stähle - HSS und UHSS
Der Inverspotter 13500 Smart ist ein Mikroprozessor gesteuertes, Inverter-, Widerstandschweißgerät (Punktschweißgerät) mit mittelfrequentem Gleichstrombetrieb (MFDC) und Luftgekühlter Zange.
Wenn die Art der geschweißten Stähle nicht bekannt ist, wird dank der innovativen Technoligie „Smart Autoset“ eine automatische Erkennung der Werkstoffe und der Werkstoffstärke, Einrichtungszeiten und garantieoptimale Punktschweißergebnisse garantiert.
Für den Einsatz in Karosseriewerkstätten und im Industriebereich ist die Inverspotter 13500 Smart besonders geeignet, da fachgerechte Resultate auf Stählen mit hoher Streckgrenze (HSS)/Bor und verzinkten Blechen gewährleistet wird.
Das multifunktionelle digitale Multifunktions-Bedienfeld sind neben dem Automatikmodus „SMART AUTOSET TECHNOLOGY“ auch auf unkomplizierte Weise die halbautomatischen Betriebsarten EASY, PRO, MULTI sowie den Handberieb zu wählen.
Die generierten Programme und Berichte können anschließen zwecks Ausdruck oder Anzeige am PC auf einen USB-Stick überspielt werden.

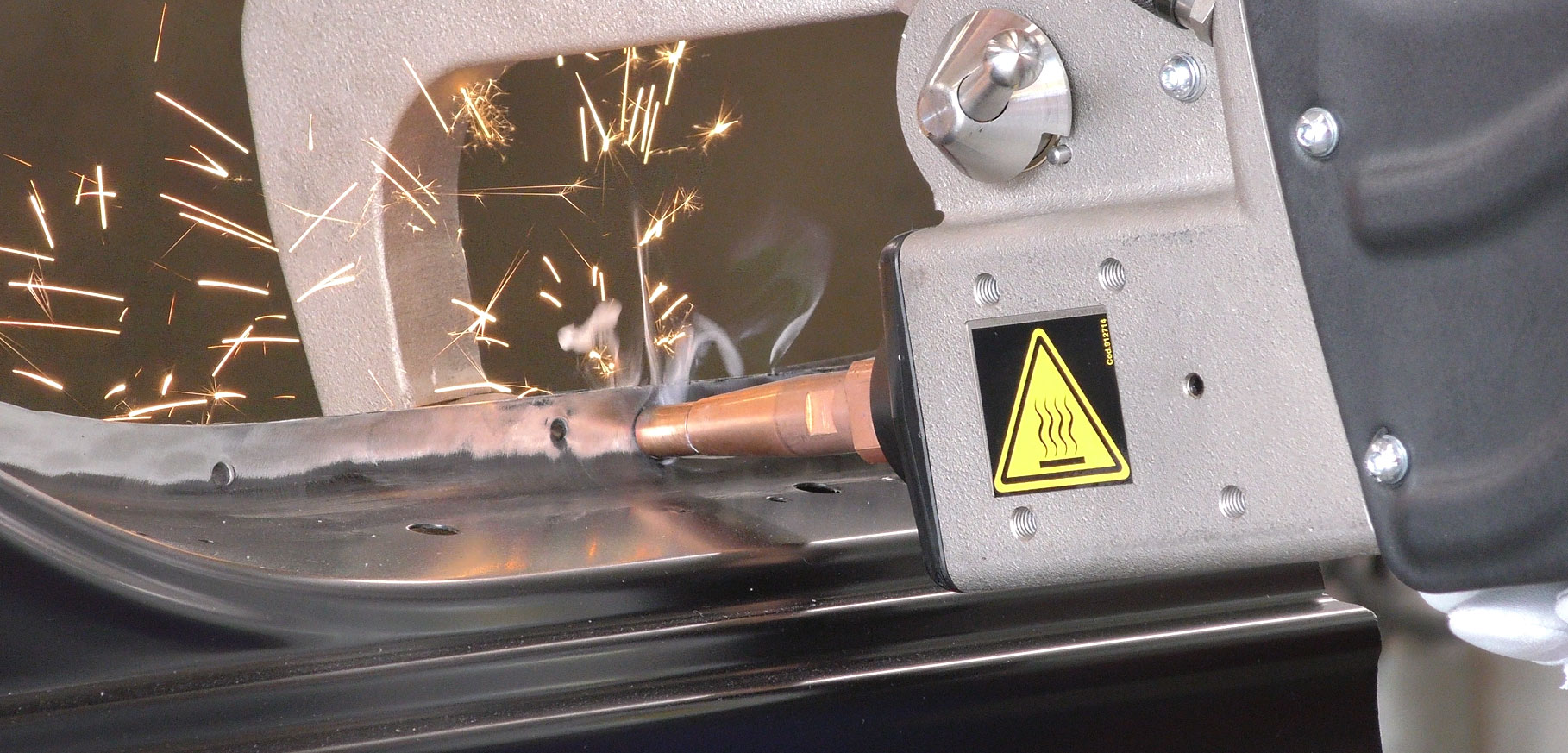

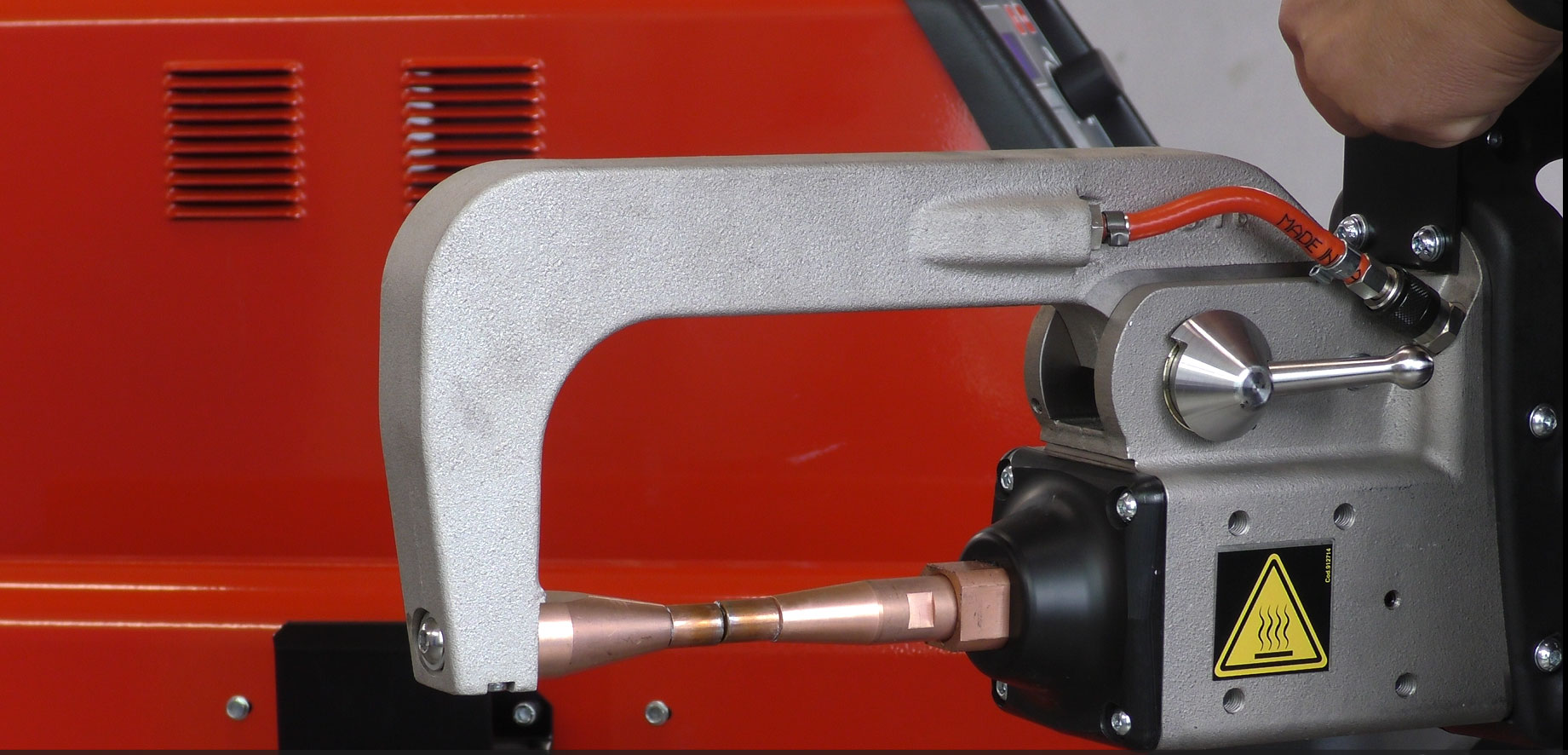

Die in der Zange integrierte Leistungsschaltung, namens „POWER-CLAMP- TECHNOLOGY“ erlaubt es, im Vergleich zu den traditionellen Punktschweißgeräten, viel längere (5m) und leichtere Kabel zu verwenden die eine bessere Handlichkeit und einen weiteren Anwendungsbereich gewähren, geringste magnetische Felder um die Kabel herum zu haben, sowie hohe Punktschweißstromwerte bei verringerter Netzaufnahme (das Punktschweißgerät arbeitet auf Netzen mit 16A-Sicherungen) zu gewinnen.
Die optimale Einstellung der auf die Zangenelektroden einwirkende Kraft wird durch die automatische Druckkontrolle gestattet.
Eigenschaften:
- SMART AUTOSET TECHNOLOGY
- POWER CLAMP TECHNOLOGY
- Hintergrundbeleuchtetes LCD-Display
- Vorwärmen und Nachwärmen bei Arbeiten auf HSS-Metallen und verzinkten Metallen
- Automatische Erkennung des Schweißarms und des eingefügten Werkezugs
- Zeitvorgaben Annäherung, Rampendauer und Schweißdauer
- Einstellungen im Impulsbetrieb
- Automatische und manuelle Einstellung des Drucks zwischen den Elektroden möglich
Die Lieferung erfolgt komplett mit Luftgekühlter Zange und Wagen.
Elektrodenarme und Elektroden für Inverspotter Punktschweißgeräte
Standardmäßig erhalten Sie den Elektrodenarm mit Elektrode CA1 inklusive dazu.
Optional können Sie zu dem Widerstandsschweißgerät folgende Elektrodenarme und Elektroden bestellen.
Vorteile vom Inverter Punktschweißen
Die Invertertechnik mit mittelfrequentem Gleichstrom (MFDC) hat gegenüber herkömmlichen Systemen mit niederfrequentem Wechselstrom erhebliche Vorteile:
Geringere Stromaufnahem - der Gleichstrom DC führt zu einem höherem Leistungsfaktor und somit zu einer merklich reduzierten Stromaufnahme von der Versorgungsleistung
Optisch sehr anspruchsvolle und haltbare Schweißpunkte - die Dynamik des Inverters garantiert Arbeitszeiten (1 ms) die weit unter denen traditioneller Systeme (20 ms) liegen - der Gleichstrom DC ermöglicht einen wirkungsvollen Wärmeübergang
Hohe Leistung und kompakte Bauweise - mit Hilfe der Invertertechnik lassen sich Systeme mit hohen Stromstärken und geringem Platzbedarf bauen.
Ständige Kontrolle des Punktschweißprozesses - die Invertertechnik ermöglicht die punktgenaue Steuerung sämtlicher Schweißparameter und äußerst schnelle Reaktionszeiten, innerhalb derer die optimalen Arbeitsbedingungen wieder hergestellt werden.
Geringer Ausstoß von Schmelzmaterial - beim Gleichstrom DC dauert der Wärmeeintrag (Abb.1) im Betrieb sehr viel kürzer als bei AC-Systemen (Abb. 2) Folglich wird weniger Schmelzmaterial ausgestoßen.
