Produktbeschreibung

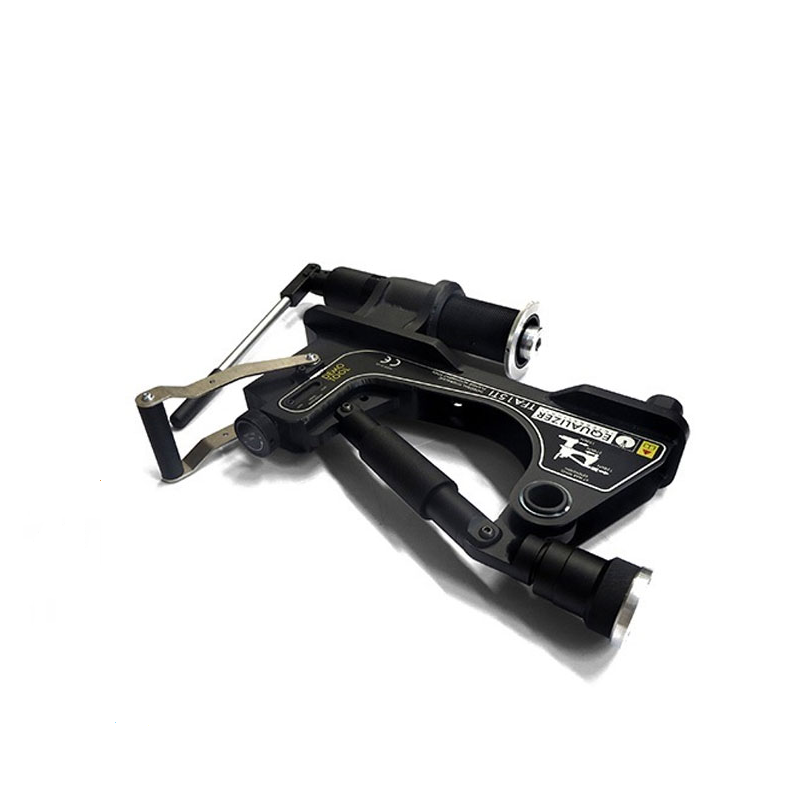

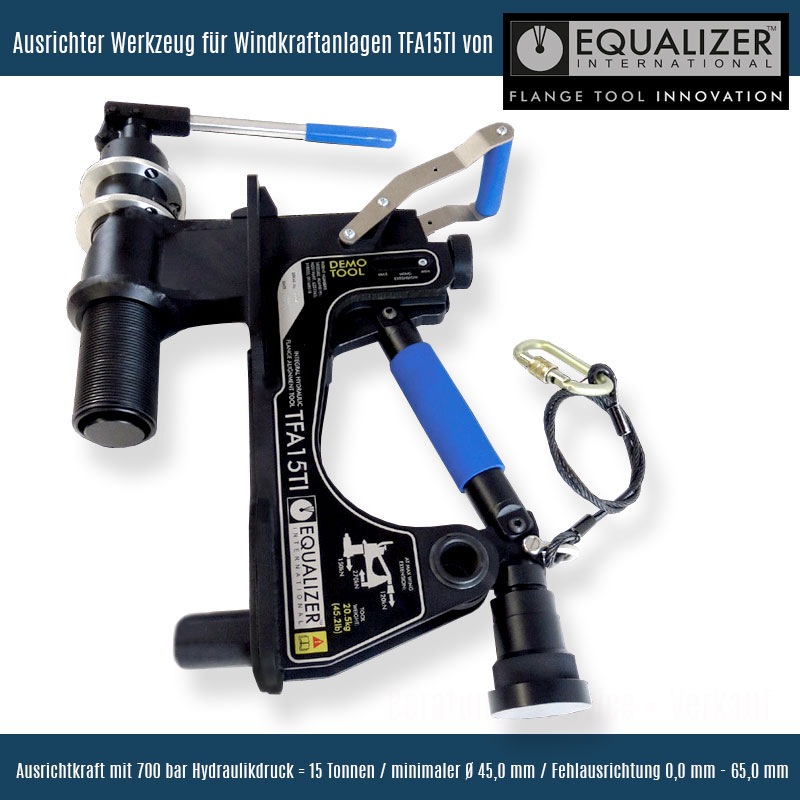

Hydraulischer Flanschausrichter 15t Ausrichtkraft (150kN) mit integrierter Pumpe von Equalizer TFA15TI
Ein Hydraulischer Flanschausrichter speziell für den Aufbau von Windkraftanlagen /-energieanlagen mit 15t Ausrichtkraft bei 700bar Hydraulikdruck.
Um eine leckfrei verschraubte Flanschverbindung zu gewährleisten, ist das Flanschausrichten zwingend erforderlich. Fluchtungsfehler werden teilweise durch überhängenden Gewichte, Fertigungstoleranzen oder auch durch das Positionieren von Rohrbefestigungen verursacht.
Die sich in der Innenseite der Türme befindenden großen Flansche, können mit diesem hydraulischen Flanschausrichter leichter ausgerichtet werden, ohne Kettenzüge, Kräne oder Rundschlingen zum Einsatz zu bringen.
Anwendungsbereich Hydraulischer Flanschausrichter TFA15TISTD:
- minimale Bolzendurchmesser 45,0mm
- Fehlausrichtungen von 0,00mm - 65,00mm

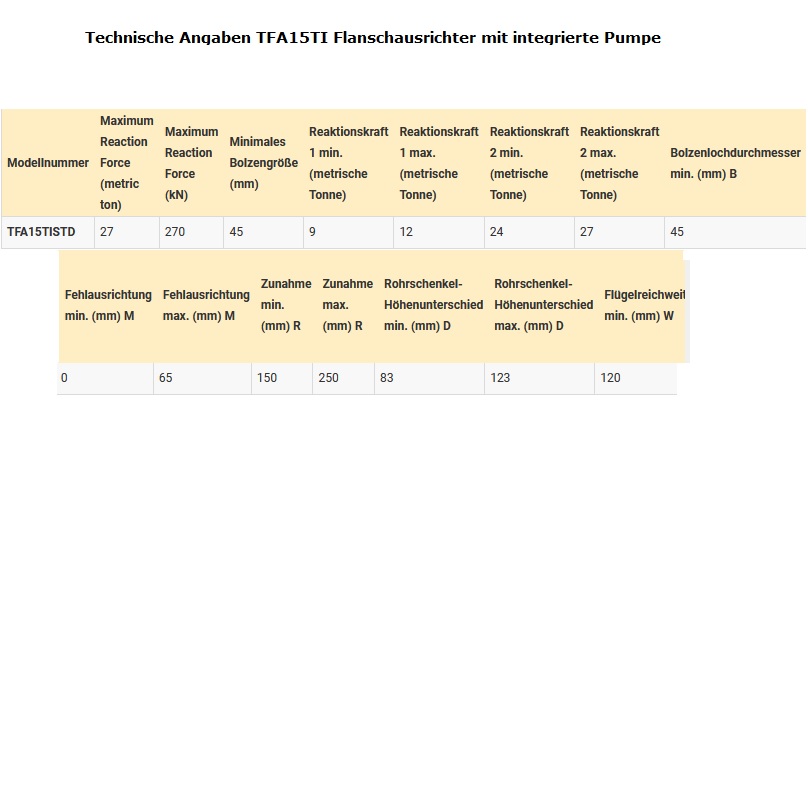

| Technische Details (metrisch) | |
| Maximum Reaction Force (metric ton) | 27 (metrische Tonne) |
| Maximum Reaction Force (kN) | 270 |
| Minimale Bolzengröße (mm) | 45 |

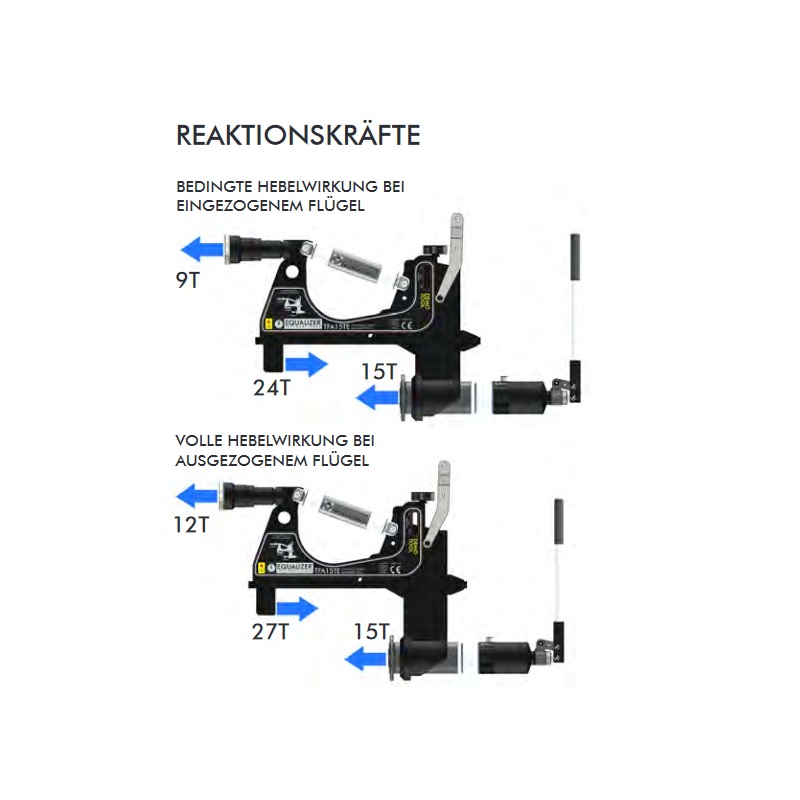

| Reaktionskraft 1 min. | 9 (metrische Tonne) |
| Reaktionskraft 1 max. | 12 (metrische Tonne) |
| Reaktionskraft 2 min. | 24 (metrische Tonne) |
| Reaktionskraft 2 max. | 27 (metrische Tonne) |
| Bolzenlochdurchmesser min. (mm) | B45 |
| Fehlausrichtung min. (mm) | M0 |
| Fehlausrichtung max. (mm) | M65 |
| Zunahme min.(mm) | R150 |
| Zunahme max. (mm) | R250 |
| Rohrschenkel-Höhenunterscheid min. (mm) | D83 |
| Rohrschenkel-Höhenunterscheid max. (mm) | D123 |
| Flügelreichweite min. (mm) | W120 |
| Flügelreichweite max. (mm) | W160 |
| Reaktionsabstand (mm) | H200 |

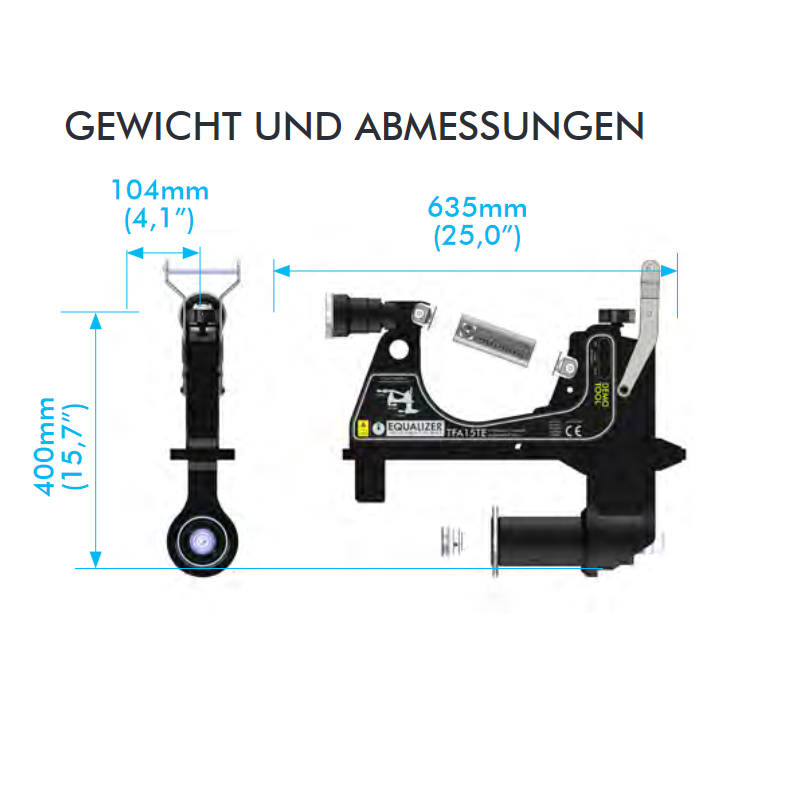

| Gerätegröße | |
| Höhe | 430mm |
| Breite | 104mm |
| Länge | 635mm |
| Kofferabmessungen | 585 x 900 x 160mm |
| Gewicht | 30,6kg |
